三菱蓝瑟安装7寸高清便携导航仪,加倒车可视,加行车电脑,共411元

两年前凑的200块的导航仪总是不好好启动,于是一直在找一个性价比高的新导航。最近在某宝上发现个很便宜的导航仪,299元带蓝牙通话和倒车可视,7寸高清800X480屏,有点火自动退出睡眠和熄火自动睡眠功能,于是就打算买来自己装一下。
先说清楚俺不是托,和这里提到的厂家木有任何关系。
导航仪是优路特的V80,299元包邮,内置8G的FLASH存储,再送一个免费的8G的TF卡(卡是假金士顿,但是容量对,存取速度慢,放MP3和电影没问题),有蓝牙通话和AVIN。这是市场最便宜的了,卖家说是五年保修,所以就买了个试试。
倒车摄像头买的是最便宜通用型号的CCD的,注意一定要是CCD的,CMOS的晚上根本看不清楚,某宝上一广州卖家是49元加8元运费,摄像头输出是普通的黄色莲花头,另外导航仪的AVIN是四芯的2.5mm的接头,还要买一根转换线,被卖家吭了下,2元的东东卖了俺7元,但是运费省了,也就凑合一起买了,共64大洋。
配合行车电脑软件俺是买了个蓝牙版的ELM327,超小型的,某宝上某卖家40元加8元运费。

机器来了之后,用USB线把导航连到电脑上,边充电边把内置8G里面的原来的善领电子狗,道道通和另外一个神马导航直接删除,换上最新专业版的善领DSA,最新凯立德和高德。

善领下载:http://bbs.gpsuu.com/read.php?tid-114706.html
善领DSA配置,在DSA目录下面PortConfig.txt里面:
comport=1
baundrate=4800
virtualport=7
善领专业版的界面:

凯立德下载:http://bbs.gpsuu.com/read.php?tid-215322.html
端口设置需要专门的工具,COM7,4800:http://bbs.gpsuu.com/read.php?tid-189785.html
凯立德的界面:

高德下载:http://bbs.gpsuu.com/read.php?tid-210987.html
高德端口是开启高德后直接在里面GPS设置下面设成COM7,4800就可以了。
高德的界面:

再下载了一个HOBD免费版做为行车电脑来使用,俺是用的英文原版的,从这里下载:http://hobdrive.com/hobd/
不懂英文的可以直接下汉化版,这里:http://pan.baidu.com/share/link?shareid=43537&uk=2583999143
下载后直接解压,直接把HOBD目录放到内置存储里面,然后在善领电子里面把两个导航系统和HOBD都设置好,这样里面就有三个选择了,俺是认为三个东东不可能同时开户,同时开户机器也受不了,所以一次只运行一个,如图:

这样软件安装部分就结束了,再在系统设置里面把GPS路径指向善领DSA就可以了。开始拆车安装硬件!
摄像头选择的位置:

摄像头电源线负极直接连车体,正极和原来的倒车雷达的正电线接到一起连到倒车灯的正电线上,这样倒车灯亮的时候,摄像头和倒车雷达同时就开始工作了,边看边听,效果最好。这个导航仪有视频优先,就是说只要AVIN有信号,其它的就不显示,所以不要把电源线接到常电或刹车灯上,否则导航就不能用了。
摄像头带一根6米的莲花接头的线,应该是足够长了,俺连到后视镜旁边都够了。
穿线接线的过程略过,反正电动车刹车线是最好的帮手,装好后倒车时的效果:

这中间还有个小插曲,导航仪配的电源线不够长!从驾驶台下面把线连到后视镜旁边不够,只能是截断自己又接了一根。俺还想从导航仪输出音乐直接到原来的音响AUX口上,所以加接了一根3.5mm的三芯音频线,这个效果不怎么好,后面会提到。
为了把导航仪固定到后视镜旁边,还拆了A柱和顶棚,这样线就躲在里面了外面看不到,具体过程略过。
都连好后,把蓝牙ELM327插到OBD2接口上(在驾驶台下面),这个便宜的东东连指示灯也木有,所以也不知道工作木有工作。
导航第一次搜星速度比较慢,俺这个用了整整一分钟,也可能是因为阴天?之后就是20秒内定位了。
善领,两个导航,都是一次试验成功,实际上善领是总控,可以分别开启导航和行车电脑(不能同时运行)。我这个版本的善领能同时放音乐,而且在有警报提示的时候音乐能自动减低音量,效果还是不错的。
这中间发现导航的一个BUG,就是如果先通过蓝牙和手机连接好(系统做为蓝牙耳机),用善领或内置的播放器播放音乐,有电话进来的时候,音乐是不会停的!!!如果接听,对方听到的就是音乐,说话根本听不到!!!
更怪的是,如果耳机插孔连着汽车音响,电话挂断后,音乐就是从系统自己的喇叭放出,而不是音响了。
这个毛病发现之后,还发现导航仪的FM发射们能是用来导航,用来放音乐高低音都衰减过度,根本不好听。
然后又发现一个毛病,从导航仪放音乐,连接到汽车音响上放出来,声音效果是不错,但是会有干扰,查了半天是导航所配的5V/1.5A电源不好,不管车是不是开着,只要连着这个电源,放出来的音乐在中间空白时候就能听到明显的干扰噪音。
折腾了半天,最后决定还是不用导航仪放音乐了,俺老的MP3发射器效果好多了。算了。

倒车,导航,都很好搞,行车电脑参考这个兄弟的帖子,也基本搞定了:http://club.autohome.com.cn/bbs/thread-c-875-14857982-1.html
蓝牙初始配对界面:

油耗的问题,按他说的,数据也基本正常了,这里面蓝瑟用到的数据:
ELM Init Template, ELM初始化模板,这个选none
ELM Init String,ELM初始化字符串,这个应该是空的
MPG Method,油源计算方法,选MAP Sensor
Engine Displacement,引擎排量(升),这个蓝瑟手动是1.584
Volumetric Efficiency,容积效率,这个我就用的缺省值89,电喷发动机的容积效率至少也是90%了
Itoich Air Fuel Ratio,空气燃料比,这个是14.7
Weight,车重(公斤):蓝瑟是1130
Tank,油箱容量(升):蓝瑟是50

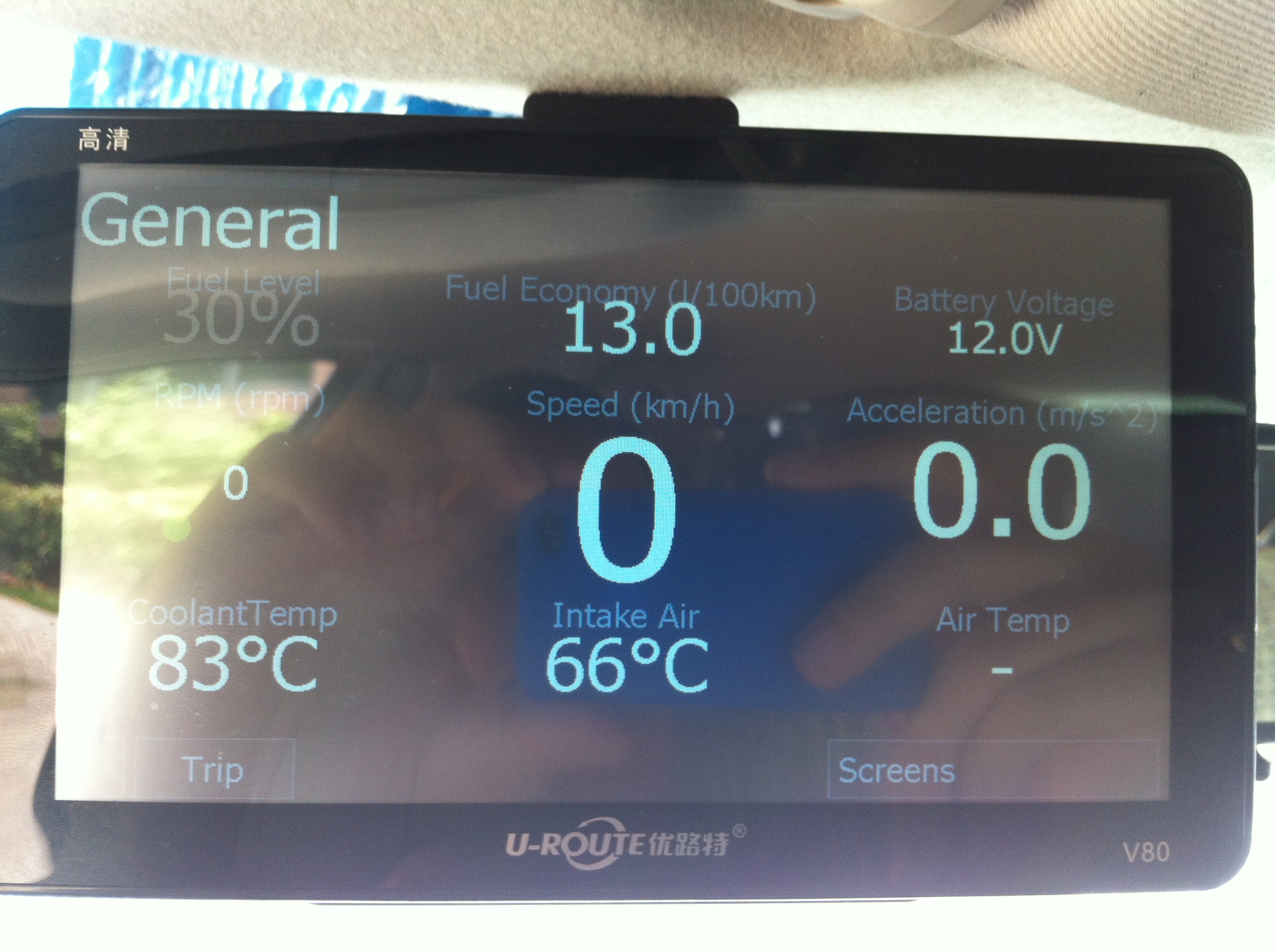

这样设置好后,油耗显示就基本正常了:

整个系统411大洋,耗费3小时下载安装软件,2小时安装硬件,2小时试验设置至基本满意。
最后是个简单的改造,就是把OBD接口的常火电源(16号线,红黑色)截断,接到ACC的输出(就是点烟器),这样拨钥匙后ELM327就不耗电了,避免长期使用造成电瓶亏电。参考:http://club.autohome.com.cn/bbs/thread-c-659-16854976-1.html

全文完。
